Hệ thống điều khiển của Advantech trong mô phỏng hệ thống đào tạo lái tầu cho ngành đường sắt. |
 |
|
|
Giới thiệu dự án:
Trong những năm gần đây, Trung quốc đang bắt đầu đầu tư mạnh vào lĩnh vực xây dựng đường sắt.Sự phát triển mạnh mẽ và nhanh chóng của hệ thống đường sắt đã làm tăng thêm các yêu cầu cho các chuyên gia có trình độ trong ngành công nghiệp đường sắt,đặc biệt là các kỹ sư đầu máy.Advantech trước đây đã phát triển 1 mô hình đào tạo lái xe để để đào tạo và hướng dẫn các công nhân đường sắt mới. Thông qua mô phỏng các điều kiện và môi trường xung quanh hoạt động đào tạo, mô phỏng đào tạo lái xe cung cấp một môi trường lái xe ảo rất thực tế. Sử dụng hệ thống này để hướng dẫn lái tàu loại bỏ nhu cầu sử dụng phương tiện đường sắt thực tế để đào tạo, cũng như loại bỏ các nguy cơ đối với an toàn của việc cho phép một trình điều khiển mới về mặt lý thuyết có kiến thức nhưng thiếu kinh nghiệm thực tế hoạt động xe lửa. An toàn, tiết kiệm và không bị cản trở bởi điều kiện môi trường, thời tiết, mô phỏng đào tạo lái xe có thể nâng cao đáng kể hiệu quả của các chương trình đào tạo cho công nhân đường sắt. .
Yêu cầu hệ thống :
Mô phỏng đào tạo lái xe là một hệ thống sử dụng công nghệ máy tính để điều khiển và mô phỏng các hoạt động đào tạo lái xe trong thực tế theo thời gian thực. Hệ thống này đặc biệt hữu ích để mô phỏng các sự cố khẩn cấp và trục trặc có thể xảy ra, và nó có thể được sử dụng để cung cấp cho lái tàu với khả năng an toàn, hiệu quả cao cho việc đào tạo. Hệ thống mô phỏng chính xác lộ trình của một chiếc xe lửa, cho phép học viên trải nghiệm các điều kiện thực tế. Mô phỏng này có thể được sử dụng để nâng cao các kỹ năng của lái tàu và hướng dẫn học viên làm thế nào để phản ứng một cách chính xác với một loạt các tình huống nguy hiểm có thể xảy ra trong thực tế .
Trong nhiều năm, các khách hàng của chúng tôi đã sử dụng các giải pháp thẻ Input / Output của Advantech trong chương trình đào tạo cho công nhân đường sắt. Chương trình mô phỏng này được cài đặt trong một khoang 10m2 và các thiết bị lái xe ở phía trước và hai bên chỗ ngồi của lái xe. Yêu cầu cơ bản là sử dụng bảng và mô-đun I / O để đọc dữ liệu. Tuy nhiên, như sự phức tạp ngày càng tăng của hệ thống mà nó đã làm tăng số lượng I / O các thẻ yêu cầu dẫn đến việc trang bị hệ thống dây điện và cáp làm việc cho toàn bộ hệ thống đã trở thành một nhiệm vụ quan trọng. Nhiều khách hàng đã bày tỏ mong muốn một giải pháp thực tế để sắp xếp hợp lý hệ thống trong khi duy trì chức năng ban đầu của nó.
Thực hiện dự án :
IPC-610-H |
4U rackmount chassis with visual & audible alarm notification |
APAX-5070 |
Modbus/TCP communication coupler with high density I/O, flexibility, scalability, and hot swap functionality |
APAX-5017H |
12-ch high speed analog input module |
| APAX-5028 |
8-ch Analog Output Module |
| APAX-5040 |
24-ch digital input module |
| APAX-5046 |
24-ch digital output module |
| APAX-5060 |
12-ch relay output module |

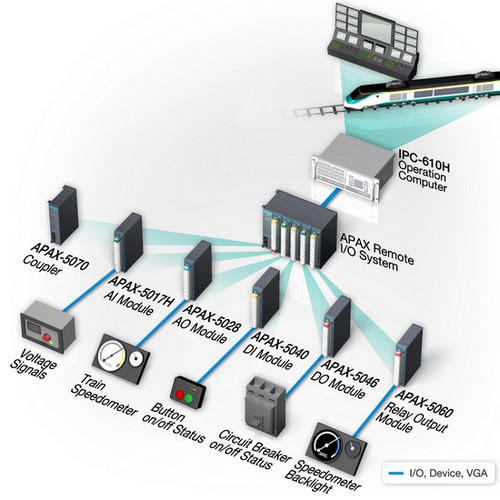

Cấu trúc hệ thống:
Mô tả hệ thống :
Để đáp ứng với nhu cầu khách hàng, Advantech phát triển một hệ thống điều khiển phân tán. Máy tính cá nhân công nghiệp IPC-610H được sử dụng với vai trò là máy chủ giám sát, và được tích hợp với số lượng lớn các I / O module APAX dùng để đọc cả dữ liệu analog và digital
Giống như một máy chủ, IPC-610H cung cấp cho màn hình các giao diện để có thể kiểm soát tàu và xử lý các yếu tố khác nhau, chẳng hạn như mô phỏng các cảnh quan trên các tuyến đường xe lửa, thay đổi cảnh, kiểm soát tốc độ, sự cố khẩn cấp, v…v .APAX-5070 (Modbus / TCP coupler) đóng vai trò là cầu nối thông tin liên lạc, kết nối IPC với các mô-đun I / O để có thể truyền và lưu trữ dữ liệu.
Để thực hiện một mô phỏng thực tế của các hệ thống điều khiển, hệ thống này sử dụng các module High-speed analog APAX-5017H đầu vào, có thể thu thập được các tín hiệu điện áp của thiết bị . Các module APAX-5028 được sử dụng để xuất các tín hiệu analog để kiểm soát đồng hồ tốc độ tàu. Các module APAX-5040 được sử dụng để phát hiện tình trạng bật / tắt của các công tắc trong khi các module APAX-5046 có thể kiểm soát các cảnh báo alarm và tình trạng on/off của các thiết bị chuyển mạch. Ngoài ra, module APAX-5060 điều khiển các thiết bị có công suất lớn hơn, chẳng hạn như công tắc đèn của đồng hồ tốc độ. Thông qua các tính năng của các module APAX với số lượng lớn các I/O trên 1 module, tính linh hoạt, khả năng mở rộng, và khả năng hot-swapping, khách hàng có thể dễ dàng xây dựng các hệ thống đầu vào đầu ra xa và khả năng mở rộng 1 cách dễ dàng
Kết luận :
Advantech cung cấp giải pháp cho 1 hệ thống phân tán tuyệt vời cho phép cấu hình các I / O theo vị trí của các thiết bị khác nhau, do đó làm giảm sự cần thiết cho các loại cáp bằng việc điều khiển từ xa. Điều này giúp đơn giản hoá công việc cho việc đi dây hệ thống dây điện, cáp, nâng cao hiệu quả hệ thống, trong khi đó đồng thời cũng làm giảm chi phí do khách hàng .
|
