Giới thiệu dự án :
Việc sử dụng năng lượng một cách làm sao cho hiệu quả và tiết kiệm nhất đang là một vấn đề được quan tâm trên toàn thế giới. Các giải pháp về các nguồn năng lượng mới như năng lượng mặt trời, năng lượng gió là 1 sự lựa chọn cấp bách và phù hợp với việc các nguồn năng lượng truyền thống trên thế giới đang cạn kiệt. Pin nhiên liệu là một loại pin chuyển trực tiếp năng lượng. Điện năng được tạo ra như một phần của phản ứng hóa học giữa dung dịch điện phân và nhiên liệu như dầu hỏa hoặc khí đốt công nghiệp. Nhiên liệu được cung cấp cho pin từ nguồn bên ngoài. Một nhà máy chuyên sản xuất pin nhiên liệu đang xây dựng một trạn phân phối điện độc lập bằng cách sử dụng các pin nhiên liệu như là 1 nguồn năng lượng chính. Ngoài ra Pin nhiên liệu này có thể được đặt ở rất nhiều nơi như trong công viên, khách sạn, bệnh viện, các nơi công cộng khác và thậm chí là có thể đặt ngay tại nhà bạn
Yêu cầu hệ thống:
Khách hàng của chúng tôi yêu cầu xây dựng một hệ thống hoàn chỉnh để giám sát và kiểm soát các quá trình phản ứng của pin nhiên liệu.Như vậy thì một bộ điều khiển đáng tin cậy là cần thiết bởi vì các nhà máy điện đều nằm xa phòng điều khiển trung tâm.
Các yêu cầu khác về hệ thống bao gồm :

1. Việc phát triển hệ thống được sử dụng phần mềm LabView
2. Có thể điều khiển và giám sát từ xa thông qua hệ thống Ethernet
3. Thiết bị nhỏ gọn, mạnh mẽ và hoạt động đáng tin cậy. Các module I/O có khả năng hot-swapped
4. Các dữ liệu được lưu lại tại các trạm và phòng điều khiển trung tâm

Thiết bị yêu cầu:

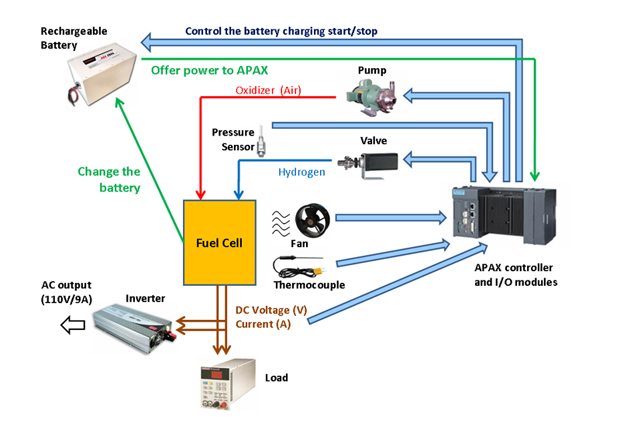

Sơ đồ hệ thống :

Mô tả hệ thống :
Nhiên liệu của pin ở đây là Hydro được đưa vào trong pin, tại đây nó sẽ xảy ra phàn ứng hóa học với các chất oxy hóa nhằm mục đích tạo ra điện năng ( ở đây là không khí được điều khiển bởi 1 máy bơm ). APAX-5045 được sử dụng để điều khiển van và máy bơm, kiểm soát quá trình phản ứng.Cảm biến áp suất được kết nối với APAX-5017 để giám sát lưu lượng của khí Hydro được dẫn vào trong các Pin.Điện được tạo ra được đo bằng các module APAX-5017, làm cho hệ thống có khả năng để tính toán hiệu quả phát điện. Sản lượng điện có thể được sử dụng trên các phụ tải hoặc được chuyển hóa thành điện xoay chiều để sử dụng.Trong quá trình phản ứng,thì cần có 1 quạt làm mát để điều khiển nhiệt độ làm việc để làm sao quá trình tạo ra điện đạt được hiệu suất cao nhất.APAX-5045 có thể được sử dụng để kiểm soát các quạt làm mát và APAX-5018 được sử dụng để theo dõi nhiệt độ môi trường.APAX-5570XPE được thiết kế trên 1 nền tảng vững chắc, hoạt động đáng tin cậy và khả năng mở rộng  dễ dàng nên dễ dàng có thể thực hiện nhiệm vụ lưu trữ dữ liệu cho hệ thống. Nó được kết nối với 1 Access Point để có thể dễ dàng truyền tải dữ liệu đến cho các máy tính điều khiển từ xa.
Kết luận :
Apax-5570XPE cho phép các kỹ sư dễ dàng phát triển các chương trình thông qua phần mềm LabVIEW và thực hiện ngay trên nó.Sản phẩmAdvantech APAX này giúp cho khách hàng rút ngắn được thời gian khi đưa sản phẩm ra thị trường bởi vì các kỹ sư có thể tận dụng kiến thức của họ về Labview để phát triển.Cùng với đó là việc hoạt động tin cậy, khả năng mở rộng dễ dàng.Một lợi ích đáng quan trọng mang lại bởi các giải pháp sử dụng sản phẩm APAX của Advantech là các module analog có thể được cấu hình với các kênh khác nhau với các loại đầu vào khác nhau.Điều này giúp khách hàng tiết kiệm các chi phí và không gian lắp đặt.

.
