Hệ thống sử lý nước thải với Advantech WebAccess
Qinhuangdao Port, China |
 Giới thiệu dự án |
|

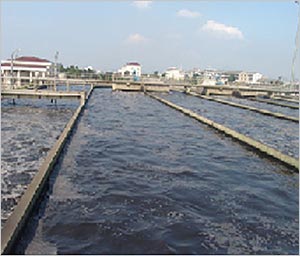

 Qinhuangdao Port là 1 cảng lớn và có tính chiến lược rất quan trọng ở Trung Quốc, nó là cảng vận chuyển than lớn nhất trong nước , và hầu hết số lượng than này được vận chuyển đến các nhà máy điện ở những nơi khác của Trung Quốc.Với việc mở rộng quy mô hoạt động gần đây thì năng lực vận chuyển của cảng này đã lên được đến 209 triệu tấn.Để mở rộng quy mô hoạt động thì hệ thống bến cảng đã được bổ sung thêm sáu bến và ngày càng được đầu tư hơn nữa.Quay ngược lại thời gian những năm 1980 ,hệ thống xử lý nước thải của cảng Qinhuangdao Port bao gồm 1 nhà máy xử lý nước thải và 1 hệ thống xử lý quá trình oxy hóa.Để đáp ứng được các yêu cầu ngày càng mở rộng thì hệ thống cần phải được nâng cấp thì hệ thống thu thập và giám sát dữ liệu đã được yêu cầu phải có trong hệ thống. |
| Yêu cầu hệ thống: |
| |
Trung tâm điều khiển chính của hệ thống được xây dựng tại ngoại ô thành phố,cách xa trung tâm của cảng.Ngoài ra hệ thống đã được xây dựng từ trước đó, với việc sử dụng thiết bị của rất nhiều hãng tự động hóa khác nhau, bao gồm cả PLC S7-200 và S7-400 của Sienmens.Chính vì thế hệ thống cần phải đáp ứng các yêu cầu sau: |
| |
 |
Hệ thống điều khiển và giám sát phải có tính năng thời gian thực |
| |
|
Màn hình điều khiển phải có khả năng chuyển đổi giữa 2 chế độ tự động và bằng tay |
| |
|
Hệ thống truyền tải dữ liệu thời gian thực phải có khả năng truyền tải tốt qua các trạm điều khiển khác nhau |
| |
|
Hệ thống điều khiển và giám sát phải được phân chia làm nhiều cấp độ khác nhau để tránh việc những người không liên quan tự ý đăng nhập vào hệ thống thay đổi cấu hình hệ thống |
| |
|
Các báo cáo hàng ngày phải được in tự động,còn các báo cáo của quý, tháng,năm thì được in thủ công bằng tay |
| Thực hiện dự án: |
| |
Advantech WebAccess
IPC-610 industrial computer
EKI series industrial switch |

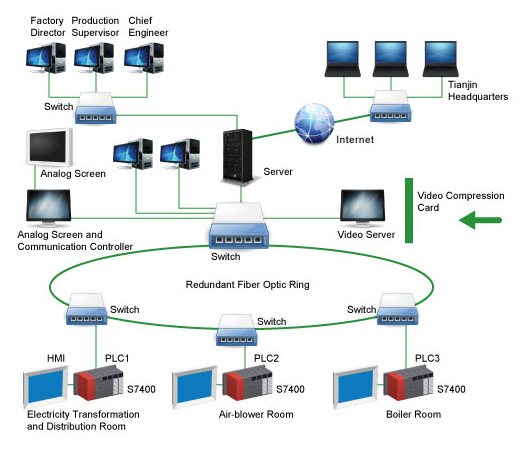

| Cấu trúc hệ thống: |
 |
| Mô tả hệ thống: |
|
Hệ thống được trang bị 5 PTZ
cameras. 1 máy tính được sử dụng với 1 card video 8 kênh giúp cho máy tính có thể thu thập được tín hiệu từ 8 camera khác nhau được đặt tại 5 trạm quan sát. Hơn thế nữa nếu như các máy tính khác nếu được kết nối Internet thì chúng cũng có thể theo dõi và giám sát hệ thống hình ảnh thu thập được từ các camera về thông qua 1 trình duyệt web như Internet Explorer.
Với việc tín hiệu thu về là video ghi lại của các camera thì hệ thống yêu cầu cần phải có 1 ổ cứng với dung lượng đủ lớn để có thể lưu trữ dữ liệu.Do hệ thống sử dụng các camera PTZ nên hệ thống có thể hiển thị nhiều màn hình giám sát cùng 1 lúc thông qua 1 màn hình duy nhất.toàn bộ dữ liệu các camera ghi lại đều được truyền tải về máy chủ, máy chủ này được kết nối với hệ thống mạng chung của toàn bộ hệ thống.do đó thông qua phần mềm SCADA WebAccess của Advantech mà mọi người có thể đăng nhập vào hệ thống và theo dõi những hình ảnh tử các camera ghi được thông qua 1 trình duyệt web.Ngoài ra , thông qua phần mềm này họ cũng có thể điều khiển và giám sát từ xa các PLC có trong hệ thống.Toàn bộ hệ thống thu thập dữ liệu và thu thập hình ảnh được tích hợp vào 1 hệ thống duy nhất thông qua đường truyền Ethernet |
| Các quá trình được thực hiện như sau: |
| |
|
Màn hình miêu tả quá trình hoạt động của máy bơm:: Với việc sử dụng phần mềm WebAccess thì toàn bộ quá trình hoạt động của bơm và các bộ lọc được thiết kế giao diện,với những hình ảnh động đi kèm giúp cho các kĩ sư vận hành có cái nhìn trực quan về hoạt động của hệ thống. |
| |
|
Fine Screen & Spin Drying Images: Các hình ảnh 3D của hệ thống giúp cho các kĩ sư có thể xem tình trạng của các bộ lọc hiện tại |
| |
|
Air-blower room: Advantech WebAccess cung cấp toàn bộ các chức năng về cảnh báo, báo cáo, đồ thị của hệ thống trong phòng |
| Kết luận: |
| Thông qua việc sử dụng phần mềm WebAccess của Advantech thì chúng ta có những nhận xét sau về hệ thống: |
| |
|
Với việc sử dụng phần mềm WebAccess thì toàn bộ các hệ thống truyền tải hình ảnh thu được từ các video, hệ thống điều khiển, hệ thống quản lý được tích hợp lại thành 1 hệ thống duy nhất |
| |
|
Giao diện màn hình giám sát trực quan,giúp cho các kĩ sư vận hành dễ dàng hơn.Ngoài ra các kĩ sư còn có thể import các file AutoCad vào hệ thống đơn giản,dễ dàng |
| |
|
Các chế độ kiểm soát truy cập linh hoạt . Quyền truy cập được cấp từ các nhân viên quản lý cấp cao và hàng đầu cho đến các nhà quản lý dự án cấp thấp khác , không chỉ ngăn cản sự truy cập trái phép của các cá nhân mà còn giúp cho hệ thống không mắc phải các sai lầm từ các thành viên được cấp phép |
| |
