Giảm sát các trạm đường thủy với Advantech WebAccess
Shanghai, China |

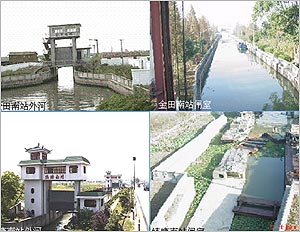

 Giới thiệu |
|
 Để có kế hoạch mở rộng hệ thống giám sát lưu vực của Thái Hồ thông qua kiểm soát 36 trạm.Dự án mở rộng này yêu cầu 1 phần mềm giám sát tiên tiến để trao quyền cho các trung tâm có thể giám sát từ xa.Chẳng hạn như khả năng tự động điều chỉnh và cảnh báo các mực nước, cũng như khả năng báo động trực tuyến đến các kĩ sư thông qua tin nhắn hoặc email.Khi mà các kĩ sử của hệ thống này tìm kiếm 1 phần mềm có khả năng đáp ứng được các yêu cầu của họ thì họ đã tìm đến Advantech với phần mềm SCADA WebAccess hoàn toàn đáp ứng được bài toán của họ đề ra.
|
| Yêu cầu hệ thống |
Theo nhu cầu của khách hang, hệ thống giám sát là cần thiết với các chức năng sau: |
| |
 |
Tích hợp điều khiển trên 38 trang web với WebGIS |
| |
|
Giám sát thời gian thực của các cửa cống,máy bơm,động cơ,lưu lượng nước sông và nước mưa |
| |
|
Đưa ra các báo động tự động cho các mực nước,cống,động cơ , điện áp và truyền thông |
| |
|
Đưa ra các dữ liệu liệt kê về mức nước, các thông số khác của hệ thống với tính năng tự động ghi lại các dữ liệu , tự động báo cáo và phân tích dữ liệu |
| |
|
Giám sát hình ảnh video ghi lại của các cống |
| |
|
Lưu lại toàn bộ các hoạt động của hệ thống vào 1 file note, ghi lại các tín hiệu cảnh báo để khi cần có thể lấy ra để kiểm tra |
| |
|
Tích hợp với hệ thống MIS,chia sẻ dữ liệu giữa các giao diện và phần mềm quản lý cấp trên |
| |
|
Quản lý ưu tiên người sử dụng,người sử dụng có quyền hoạt động khác nhau để đảm bảo an ninh cho hệ thống |
| |
|
GIám sát ,điều khiển hệ thống từ xa thông qua mạng Internet toàn cầu |
| Thực hiện dự án: |
| |
Advantech WebAccess
IPC-610 industrial computer
EKI series industrial switch |

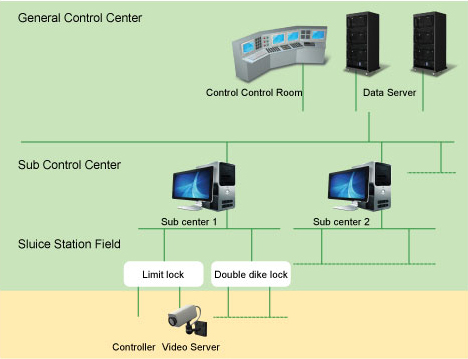

| System Diagram |
 |
| Mô tả hệ thống |
|
Việc giám sát của hệ thống này được chia thành 3 cấp độ: cấp độ giám sát các thiết bị tại cơ sở, mức độ giám sát tại các trạm biến áp và mức độ kiểm soát chung.Trong các mức độ giám sát cơ sở thì hầu hết các trạm đều là không có người, chính vì vậy mà việc giám sát mực nước hoàn toàn theo dõi bởi trạm hoặc từ trung tâm.Các dữ liệu thời gian thực được thu thập tại hiện được được gửi đến các trung tâm điều khiển từ xa để theo dõi tập trung.Ở cấp độ điều khiển trạm, tất cả các màn hình thu thập dữ liệu theo thời gian thực và tất cả các dữ liệu này sẽ được lưu lại trong các máy tính.Phòng điều khiển trạm biến áp ghi dữ liệu và có thể kiểm soát các các trạm bơm từ xa.Khi nhận được thông tin từ các trạm, tất cả các trạm biến sáp cũng sẽ gửi dữ liệu đến máy chủ của trung tâm kiểm soát chung để sao lưu lại.
Phòng điều khiển nói chung cũng là nơi mà các máy chủ cơ sở dữ liệu trung tâm và máy chr web được đặt.Tất cả các cấu hình cơ sở dữ liệu của dự án cũng được hoàn thành trong các node của dự án,và nó cũng có các chức năng giám sát tương tự như các trạm biến áp.Các mạng truyền tải dữ liệu giữa các phòng điều khiển trạm biến áp và các trung tâm điều khiển dựa trên việc cấu hình truyền thông của phần mềm WebAccess nhằm đảm bảo việc truyền dữ liệu thời gian thực
|
| Kết luận: |
| |
Dự án này đã tận dụng tối đa tất cả các chức năng của phần mềm WebAccess để cấu hình các trạm.Hệ thống này sử dụng một cấu trúc mạng gồm có 3 cấp độ và thu thập các dữ liệu từ xa cũng như khả năng giám sát toàn bộ các dữ liệu này.Ngoài ra nó còn tích hợp với hệ thống GIS( Hệ thống bản đồ địa lý ) một cách hoàn hảo.Để đáp ứng cho nhu cầu mở rộng trong tương lai của hệ thống thì phần mềm WebAccess cũng cung cấp đầy đủ các tính năng để phục vụ các tác vụ trong tương lai của hệ thống |
| |
