Hệ thống sản xuất với Advantech WebAccess
Tự động trong sản xuất
Hà Hội, Việt Nam |
 Giới thiệu: |
| |
 Công
ty Yanshan là 1 trong những công ty nổi tiếng nhất tại Ttrung Quốc về
công nghệ hóa dầu.Các quá trình sản xuất của công ty bao gồm cả 2 chu
trình điều khiển đó là điều khiển lien tục và điều khiển rời rạc.Hiện
nay các chu trình sản xuất của họ được sử dụng rất nhiều sản phẩm của
các công ty tự động hóa khác nhau.Chính vì lý do đó mà khi họ có nhu
cầu mở rộng hệ thống sản xuất của họ ra thì nảy sinh ra vấn đề là làm
sao mà có thể tích hợp được tất cả các sản phẩm của các hãng tự động
hóa khác nhau trở thành 1 hệ thống nhất và hoàn chỉnh.Đây thực sự là 1
bài toán nan giải đối với các lãnh đạo, kĩ sư của công ty vì giờ đây họ
phải nghĩ cách làm sao mà có thể thu thập ,chia sẻ thông tin từ tất cả
các lớp thiết bị của nhà máy để có thể quản lý và kiểm soát thông tin
hoạt động của các phân xưởng và truyền tải nó lên phòng điều khiển trung
tâm.Để giải quyết vấn đề này họ đã tìm đến Advantech , và bài toán của
họ đã được giải quyết nhờ phần mềm WebAccess của hãng tự động hóa này |
| Yêu cầu hệ thống: |
| |
Hệ thống điều khiển quá trình của nhà
máy hiện tại bao gồm các thiết bị điều khiển chuyển động của 4
hãng tự động hóa khác nhau.Để tích hợp các hệ thống khác nhau này họ yêu
cầu 1 phần mềm có khả năng cấu hình các thiết bị để thực hiện các
nhiệm vụ sau : |
| |
 |
Có khả năng ghi lại các dữ liệu với thời gian
thực, có khả năng nắm bắt và theo dõi các dữ liệu của quá trình sản
xuất theo thời gian và lưu trữ các dữ liệu này lại. |
| |
|
Có các cảnh báo đối với các số liệu thu thập được |
| |
|
Có khả năng vẽ đồ thị tham chiếu các biến số
theo công nghệ Vector và khả năng tải được các file AutoCAD vào giao
diện hiển thị các quá trình của hệ thống |
| |
|
Tự động tạo ra các bản báo cáo dưới định dạng file Excell và các dữ liệu được lưu lại trong ODBC sever |
| Thực hiện: |
| |
Advantech WebAccess
IPC-610 industrial computer
EKI series industrial switch |

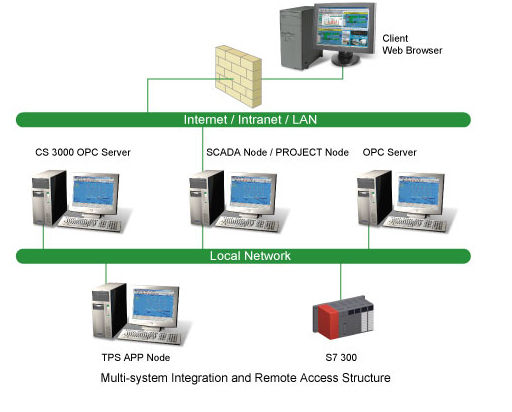

| Cấu trúc hệ thống: |
 |
| Mô tả hệ thống: |
|
Như đã miêu tả ở trên thì hiện nay
công ty Yanshan đang sử dụng các thiết bị điều khiển khác nhau của tự
động hóa khác nhau nên việc tích hợp thông tin thu thập về từ các
thiết bị điều khiển này được giao cho phần mềm WebAccess.Như trong hệ
thống này thì Yanshan đang sử dụng các thiết bị điều khiển là :
Yokogawa CS 3000, Fisher-Rosemount Delta V, Honeywell TPS và Simens S7
300. Advantech WebAccess sẽ kết nối với Yokogawa CS 3000 và
Fisher-Rosemount Delta thông qua đường truyền Ethernet , còn đối
với Honeywell TPS's APP và Simens S7 300 thì được kết nối thông
qua OPC sever |
| Kết luận |
| |
Trong hệ thống này,chúng ta có thể
thấy sự vận dụng linh hoạt trong việc kết nối các thiết bị lại nhờ phần
mềm WebAccess thông qua OPC sever .Nhờ đó tất cả các các bộ điều khiển
được tích hợp lại với nhau liền mạch,tạo thành 1 hệ thống hoàn chỉnh ,
có độ tin cậy cao và dễ dàng duy trì hệ thống giám sát dữ liệu theo
thời gian thực.Như vậy chúng ta có thể thấy được khả năng tích hợp mạnh
mẽ,linh hoạt trong kết nối của phần mềm WebAccess |
| |
