Phần mềm Advantech WebAccess dành cho HMI / SCADA

1Giải pháp

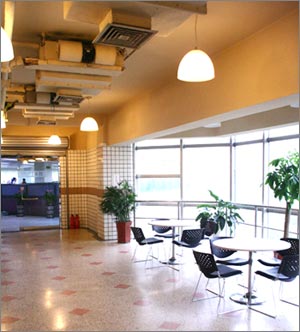

Văn phòng thông minh với Advantech WebAccess
Beijing, China
1Giới thiệu về dự án :
  1

Tòa nhà thông minh 1 trong số những sản phẩm của thời đại thông tin, nó là sự kết hợp giữa máy tính, viễn thông, điều khiển và  kiến trúc.Nó không chỉ thể hiện khả năng công nghệ cũng như các tiện ích của nó trong đó mà nó còn thể hiện sức mạnh cũng như tiềm lực tài chính của chủ sở hữu nó.Một nhóm doanh nghiệp Trung Quốc với mục tiêu thành lập một tòa nhà thông minh, hiện đại tiên tiến với hệ thống điều khiển nhờ 1 phần mềm tự động hóa được tích hợp nhằm liên kết hệ thống giám sát và bảo vệ , cũng như khả năng kiểm soát truy cập và hệ thống quản lý bãi đậu xe đã liên hệ với chúng tôi Advantech và thực hiện giải pháp này.

1Yêu cầu về hệ thống :
  1

Vì do đặc thù của hệ thống tòa nhà nên ở đây hệ thống yêu cầu phần mềm giám sát phải hỗ trợ Modbus LonWorks cũng như nó phải hỗ trợ chuẩn chung như Modbus trong công nghiệp và hỗ trợ Soap , XML, HTTP và các giao thức truyền thông khác.Nó cũng cần hỗ trợ giao thức truyền thông plug & play, ĐE,OPC,ODBC,SQL,API và các phương pháp truy cập dữ liệu mở khác.

  1

Hệ thống này cũng cần phải có một môi trường phát triển ứng dụng thân thiện và thuận tiện nhằm giúp các kĩ sư vận hành hệ thống dễ dàng hơn.Tạo điều kiện cho việc lập kế hoạch, thiết kế ,xây dựng , bảo trì và quản lý dễ dàng.

  1 Ở đây các kĩ sư của Advantech đã lựa chọn hệ điều hành cho máy tính chủ là hệ điều hành NT4 của Microsoft. Với đường truyền Ithernet lên tới 100Mbps để đảm bảo hệ thống có thể hoạt động với tốc độ cao.
  1
1Các thiết bị được sử dụng trong dự án gồm có
  Advantech WebAccess 6.0 Professional
IPC-610 Industrial Computer
BAS-3000 series DDC
EKI- industrial switch

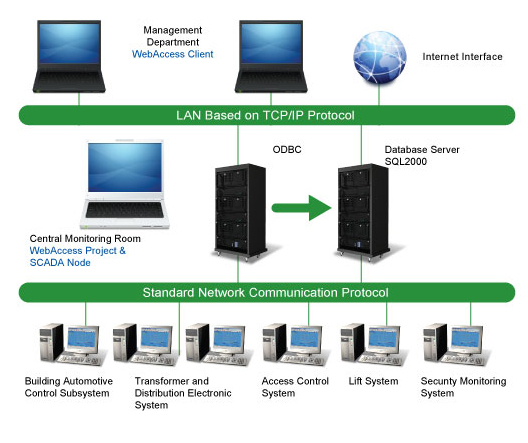

1Cấu trúc hệ thống
1
1Mô tả hệ thống


Hệ thống sử dụng hệ thống điều khiển phân tán chia thành 2 cấp độ. Cấp độ đầu tiên là Ethernet , cấp độ thứ 2 là hệ thống bus.Việc truyền tải dữ liệu mạng giữa máy chủ kiểm soát nội bộ và các thiết bị điều khiển khác được thực hiện trên đường truyền Ethernet tốc độ cao.Việc truyền tải dữ liệu ở đây được thực hiện khá dễ dàng nhờ phần mềm WebAccess hỗ trợ hầu hết các chuẩn trong công nghiệp cũng như xây dựng.
Hệ thống iBMS bao gồm hệ thống kiểm soát ô tô, hệ thống giám sát bảo vệ và kiểm soát truy cập và hệ thống quản lý bãi đỗ xe tự động. Hệ thống tòa nhà thông minh bao gồm  hệ thống điều khiển gió, điều khiển nhiệt độ tòa nhà, hệ thống cấp và thoát nước, hệ thống thang máy v..v. Cùng với nó khả năng giám sát nguồn cung cấp nước, thoát nước, phân phối điện năng cho các thiết bị được sử dụng trong hệ thống cũng như đưa ra các cảnh báo cho người sử dụng biết 1 khi hệ thống gặp sự cố ở 1 khâu nào đó.

1Kết luận


Như vậy Advantech đã thành công trong việc xây dựng hệ thống tòa nhà này nhờ vào các tính năng mạnh mẽ của WebAccess như :
Công nghệ mạng tiên tiến, so với các phần mềm truyền thống, Advantech WebAccess có khả năng tính toán và truyền dữ liệu mạnh mẽ, với tốc độ cao hơn và khả năng đáp ứng thời gian thực tuyệt vời cũng như khả năng kiểm soát mạng lưới tuyệt vời. Advantech WebAccess được xây dựng dựa trên giao thức TCP/IP vì vậy không có vấn đề phức tạp nào về kết nối với hệ thống mạng cả.
Chuẩn đoán chính xác sự cố và bảo trì kĩ thuật.WebAccess được sử dụng lập trình cũng như giám sát trên nền trình duyệt IE do vậy ngay khi phát hiện lỗi của hệ thống , ta có thể dễ dàng truy cập vào Internet để thay đổi các thông số cũng như cấu hình lại các dữ liệu dễ dàng nhờ Internet.với 1 thời gian rất ngắn và không bị phụ thuộc vào khoảng cách địa lý, miễn là bạn có Internet
Khi xảy ra bất kì 1 lỗi nào của hệ thống, 1 báo động sẽ được đưa ra cho người sử dụng biết.Không chỉ đơn giản đưa ra báo động thông qua giao diện hiển thị mà nó còn đưa các báo động này về cho người sử dụng thông qua tin nhắn, mail v..v để các kĩ sư có thể biết được là hệ thống của mình đang gặp sự cố
Đồng thời đó là trong phần mềm WebAccess có tích hợp tính năng hiển thị video, vì vậy mà các thông tin ghi được về hệ thống cũng được truyền tải về máy chủ và được hiển thị trên màn hình giao diện điều khiển của hệ thống. Nó giúp cho các kĩ sư dễ dàng theo dõi tình trạng hoạt động của hệ thống

.
