Giới thiệu:
Không có sự trợ giúp của máy tính thì việc tính toán khối lượng sản xuất trong các nhà máy thuốc lá gặp nhiều khó khăn và hay lỗi. Hệ thống giám sát trên nền tảng PC có thể tự động thu thập dữ liệu sản xuất và lưu giữ lại các bản ghi, điều này có thể cải thiện rất nhiều trong việc quản lý nhà máy và sửa chữa máy móc. Kết hợp với việc sử dụng các mạng thông tin liên lạc, hệ thống điều hành sản xuất (MES) có thể được phát triển để cải thiện việc quản lý tổng thể của nhà máy.

Khách hàng của chúng tôi là một nhà máy sản xuất thuốc lá ở Trung Quốc. Khi họ tới Advantech, dây chuyền sản xuất của họ đã được tự động hóa  khi sử dụng các bộ PLC. Mặc dù vậy, họ vẫn còn phụ thuộc vào lao động chân tay để đếm số lượng thuốc lá và các vật liệu khác, và các kỹ sư của họ đã phải tự kiểm tra và ghi lại các bản ghi dữ liệu được lưu trữ trong các PLC để có thể phân tích sản xuất cho mục đích sửa chữa và bảo trì.

Nhưng với việc sử dụng các máy giám sát trên nền tảng PC của Advantech,  các dữ liệu liên quan được hiển thị trên màn hình cảm ứng và được truyền đến trung tâm điều khiển, giúp giảm sai sót và nâng cao hiệu quả quản lý.

Yêu cầu hệ thống:
Nhà máy thuốc lá là một môi trường phức tạp với nhiều loại máy móc sản xuất, bao gồm cả máy băm nhỏ thuốc lá, máy sấy, máy làm thuốc lá, máy đóng gói và nhiều loại máy khác. Toàn bộ nhà máy, dải nhiệt độ và điện áp được sử dụng rất rộng, do đó, các máy tính công nghiệp (IPC) phải thực sự  mạnh mẽ và đáng tin cậy.
Thêm vào đó, những chiếc IPC cần có thêm các khe PCI mở rộng phục vụ cho việc lắp các card PCI phục vụ cho việc kết nối với các PLC trong dây chuyền sản xuất. Mặt khác, hệ thống giám sát phải thu thập và truyền tải một lượng lớn dữ liệu, vì vậy yêu cầu phải có một bộ CPU mạnh mẽ và đường truyền Ethernet nhanh và đáng tin cậy.

Thiết bị cho hệ thống:

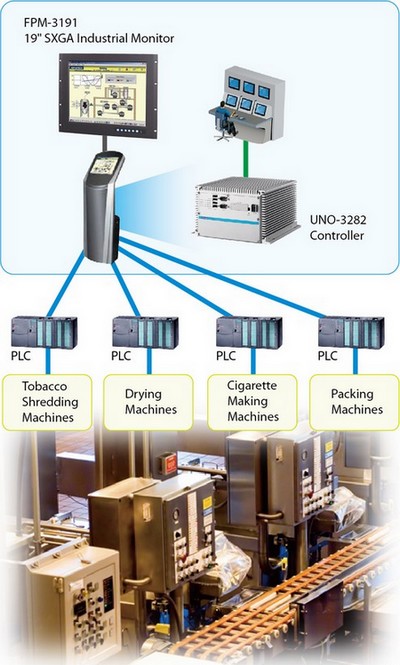

 Sơ đồ hệ thống:

Mô tả hệ thống:
Các máy giám sát được cung cấp bởi Advantech trong nhà máy thuốc lá là những máy độc lập được thiết kế đặc biệt cho khách hàng. Mỗi máy bao gồm  một máy tính công nghiệp không quạt (UNO-3282) bên trong và một màn hình 19” TFT LCD cảm ứng (FPM-3191G) ở phía trước đóng vai trò  như một giao diện người-máy (HMI). FPM-3191G với khung thép không gỉ và nhôm tuân thủ theo chuẩn NEMA4/IP65 thực sự tin cậy trong môi trường khắc nghiệt và bụi.
Thêm nữa,  UNO-3282 là một máy tính có hiệu suất cao với một bộ xử lý Intel Core 2 Duo mạnh mẽ . Khả năng mở rộng linh hoạt, bao gồm hai khe cắm mở rộng PCI hoặc một PCIe cộng với một khe PCI, cung cấp kết nối với cấp thiết bị PLC. UNO-3282 cũng hộ trợ 2 cổng Gigabit LAN để kết nối mạng Ethernet. Hỗ trợ cả 2 dự phòng lan và SRAM pin sao lưu dữ liệu đảm bảo tính nhất quán của mạng ethernet và truyền tải dữ liệu ngay cả trong trường hợp ethernet sự cố hoặc sự cố điện.
Ở cấp thiết bị, máy sản xuất thuốc lá và PLC được kết nối bằng cách sử dụng giao thức PROFIBUS. UNO-3282 sau đó thu thập dữ liệu từ các PLC và truyền dữ liệu lên đến phòng điều khiển trung tâm. Dữ liệu cũng được hiển thị trên màn hình FPM-3191G, cho phép các nhà khai thác trong nhà máy để dễ dàng đọc thông tin hiển thị trên màn hình và thao tác ngay trên màn hình cảm ứng.

Kết luận:
Với việc sử dụng các hệ thống giám sát này, tất cả các dữ liệu liên quan đến sản xuất và vận hành máy có thể được hiển thị trên thiết bị đầu cuối và được lưu trữ trên cơ sở dữ liệu thời gian thực, bao gồm: số lượng điếu thuốc lá đã sản xuất, tỷ lệ lỗi, tình trạng của PLC…. Nó giúp khách hàng tiết kiệm nhân công để đếm thuốc lá và làm giảm công việc bảo trì cho các kỹ sư. Quan trọng hơn, cải thiện hiệu quả của hậu cần trong nhà máy sản xuất và quản lý tổng thể của nhà máy. Advantech mang lại những lợi ích của công nghệ , năng suất cao và chi phí hợp lý.
