Năng lượng
Địa điểm: Ý
Giới thiệu:
Năng lượng được tạo ra từ gió là 1 nguồn năng lượng rất sạch,được sản xuất ra từ nguồn nhiên liệu là gió nên rất dồi dào và không phát thải ra các khí gây ra hiệu ứng nhà kính. Do những đặc điểm này mà trong những năm gần đây nguồn năng lượng được sản xuất từ gió rất được quan tâm, đầu tư để phát triển trong thị thường năng lượng của thế giới
Một trang trại gió lớn có thể bao gồm hàng trăm các tubin
gió được kết nối với mạng lưới truyền tải điện năng. Hầu hết các trang trại gió được đặt tại các khu vực dân cư thưa thớt và chỉ duy trì một vài nhân viên làm việc,và các trang trại gió này thường được đặt ở nơi có điều kiện sống khắc nghiệt. Chính vì thế mà vấn đề ở đây là làm thế nào để các nhà máy điện gió có thể được vận hành một cách an toàn và đáng tin cậy là 1 điều hết sức cần thiết và rất quan trọng.
Yêu cầu hệ thống:
Khách hàng của chúng tôi là 1 công ty phát điện lớn và có hơn trăm trang trại gió.Họ có kê hoạch áp dụng hệ thống quản lý nguồn điện gió với các thiết bị phần cứng chắc chắn, mạnh mẽ và hoaatj động tin cậy để theo dõi các nhà máy điện của họ.Vì vậy hệ thống không chỉ cần để có thể được điều khiển thông qua điều khiển từ xa để giám sát khả năng phát điện của từng nhà máy điện mà còn để cung cấp các dữ liệu,lưu trữ các dữ liệu lên phòng điều khiển trung tâm để giúp các quản trị viên phân tích được các dữ liệu , thông số của nhà máy điện gió
Bởi vì các tuabin gió được đặt tại các địa điểm bị cô lập, nơi có lượng gió lớn nên các thiết bị phần cứng được yêu cầu phải có khả năng hoạt động tốt trong một dải nhiệt độ lớn và phải có khả năng chống lại sự can thiệt từ bên ngoài vào thiết bị . Và để tăng khoảng cách đường truyền tín hiệu cũng như khả năng đảm bảo tín hiệu được truyền 1 cách liên tục thì hệ thống mạng sẽ được sử dụng theo kiểu truyền quang và có hệ thống dự phòng.Các thiết bị được kết nối theo dạng mạch vòng Ring.
Thiết bị cho hệ thống:
| Sản phẩm |
Miêu tả |
WebAccess |
Browser-based HMI/SCADA Software |
WPMS |
Wind Power Management System (Browser /Server Software) |
IPC-620 |
20-slot Multi-system Rackmount IPC Chassis |
TPC-1251H |
12.1" SVGA TFT LCD Intel® Atom™ Processor Touch Panel Computer |
EKI-7554SI |
4+2 SC Type Fiber Optic Managed Industrial Ethernet Switch with Wide Temperature |
EKI-4654R |
24+2 SFP Port Managed Redundant Industrial Ethernet Switch |

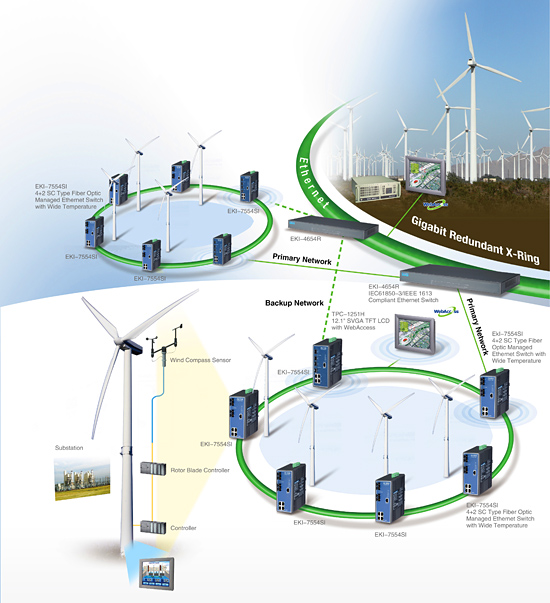

Sơ đồ hệ thống:
Mô tả hệ thống:
Hệ thống được xây dựng trên 1 nền tảng phần cứng và phần mềm tiên tiến và đáng tin cậy.Phần mềm Scada WebAccess có nhiệm vụ điều khiển và giám sát các thiết bị trong hệ thống.WebAccess là 1 phần mềm được lập trình trên nền web dành cho các thiết bị HMI và hệ thống Scada. Hệ thống sử dụng phần mềm này không chỉ làm nhiệm vụ thu thập dữ liệu, lưu trữ, cũng như cấu hình và giám sát mà nó còn có nhiệm vụ giao tiếp giữa các trạm điện lại với nhau để đảm bảo tính kịp thời,chính xác và đầy đủ của dữ liệu.với việc sử dụng phần mềm này thì cho dù bạn ở bất kì đâu, thông qua internet bạn có thể có được các báo cáo chi tiết về tình hình nhà máy điện để có thể can thiệp và giám sát các nhà máy điện gió
Mỗi tháp tuabin gió được trang bị một manage switch EKI_7554SI với dải nhiệt động hoạt động lớn và được kết nối tới mạng Ring thông qua 1 cổng truyền thông quang.Hệ thống mạng được cấu hình theo kiểu X-Ring, với cách cấu hình đơn giản và có chế độ dự phòng đồng thời khi có sự cố xảy ra thì thời gian để hệ thống tự động khắc phục sự cố là 10ms. Đồng thời trong các tháp tuabin gió sẽ có 1 Switch EKI_4654R với 24 cổng Ethernet và thông qua switch này các dữ liệu sẽ được truyền đến các máy tính trạm IPC-620.
Tất các các thiết bị này đều được Advantech cung cấp với khả năng hoạt động bền bỉ, tin cậy và chắc chắn. Hệ thống mạng được xây dựng theo kiến trúc X-Ring để đảm bảo thông tin được truyền đi 1 cách liên tục và chắc chắn. Ngoài ra Advantech cũng cung cấp máy tính với màn hình cảm ứng TPC-1251H.
Kết luận:
Với giải pháp hoàn chỉnh WPMS của Advantech dành riêng cho thị trường sản xuất điện từ gió này thì nhà đầu tư đã hoàn toàn yên tâm và tin tưởng bởi vì nó vượt quá sự kì vọng của chủ đầu tư.Với nền tảng phần mềm thân thiện, dễ sử dụng và khả năng truyền thông mạnh mẽ cũng như tính chắc chắn và đáng tin cậy về phần cứng của thiết bị thì việc kết nối hàng trăm tuabin gió lại với nhau hết sức đơn giản và làm nâng cao năng suất cũng như độ tin cậy của hệ thống.
