Giao thông vận tải
Địa điểm: Đài Loan
Giới thiệu:
Xã hội ngày nay vẫn tiếp tục phải đối mặt với sự ô nhiễm nguồn nước nghiêm trọng và các vấn đề khan hiếm nước. Thậm chí các nước đang phát triển tạo ra hơn một tỷ tấn nước thải mỗi năm và dự kiến sẽ còn tăng lên do đô thị hóa và công nghiệp hóa nhanh chóng. May mắn thay, nhiều chính phủ đã nỗ lực đưa ra những tiêu chuẩn cho việc quản lý nước thải công nghiệp và với các giải pháp của Advantech nhà máy xử lý nước thải có thể tận dụng mạng lưới hiện có, phần cứng và phần mềm của họ. Bằng cách giới thiệu giải pháp điều khiển từ xa và truyền thông sợi quang cũng như tích hợp hệ thống quản lý và giảm chi phí quản lý, Advantech cho thấy họ sẵn sàng đưa công nghệ xử lý nước thải tiến vào thế kỷ 21.
Yêu cầu hệ thống:
Nước thải bao gồm nước và một số chất phân hủy, các chất rắn lơ lửng(huyền phù), và do đó cần phải trải qua một quá trình xử lý nhiều giai đoạn để làm sạch nó trước khi nó được thải hoặc tái sử dụng. Quá trình này liên quan đến nhiều giai đoạn, bao gồm: sàng lọc, bơm, nạp ga, bùn và loại bỏ cặn bã, diệt khuẩn và loại bỏ các chất thải. Để đáp ứng các thủ tục phức tạp như vậy, các nhà máy xử lý nước thải thường phải ở trên một diện tích rất lớn và có nhiều tòa nhà được thiết kế khác nhau phục vụ cho việc xử lý bùn nước thải. Đôi khi, chúng có thể được để ở cách đó nhiều cây số: Gây khó khăn cho việc theo dõi tình trạng liên tục của thiết bị. Trong khi đó, một số lượng lớn các thiết bị với khả năng tương tác kém cũng gây ra vấn đề bảo trì. Vì những vấn đề này, nhà máy xử lý nước thải có kế hoạch nâng cấp hệ thống của mình sử dụng cáp quang truyền thông và một giải pháp giám sát từ xa để tăng cường khả năng hoạt động tự động.
Thiết bị cho hệ thống:
Sản phẩm công nghiệp Advantech EKI-1521 là một thiết bị truyền thông nối tiếp được thiết kế để kết nối các thiết bị nối tiếp theo chuẩn RS-232/422/485 tới một mạng Ethernet trên nền IP. Khi EKI-1521 nhận dữ liệu nối tiếp gửi đến từ các máy thu AIS, mô-đun này có thể gửi dữ liệu đến các nhà cung cấp dịch vụ bằng cách sử dụng giao thức TCP hoặc UDP, và sau đó thông tin có thể được chuyển tiếp đến clients. Các bộ EKI-1521 hỗ trợ tính năng đa truy cập cho phép người cùng nối tiếp AIS dữ liệu được phân phối thông qua UDP hoặc TCP lên tới 16 máy chủ hoặc các nhà cung cấp dịch vụ khác nhau. EKI-1521 cũng có thể dễ dàng update firmware thông qua phần mềm tiện ích của nó.
Sản phẩm |
Miêu tả |
TPC-1270H |
12.1" SVGA LED LCD Celeron® M Touch Panel Computer |
Advantech WebAccess |
HMI/SCADA Software |
APAX-5520KW |
PAC Controller with Process & Logic Control Function |
APAX-5017 |
12-ch Analog Input Module |
APAX-5040 |
24-ch Digital Input Module |
APAX-5046 |
24-ch Digital Output Module |
EKI-2525 |
5-port Unmanaged Industrial Ethernet Switch |
EKI-2526S |
4+2 100FX Port Single Mode Unmanaged Industrial Ethernet Switch |

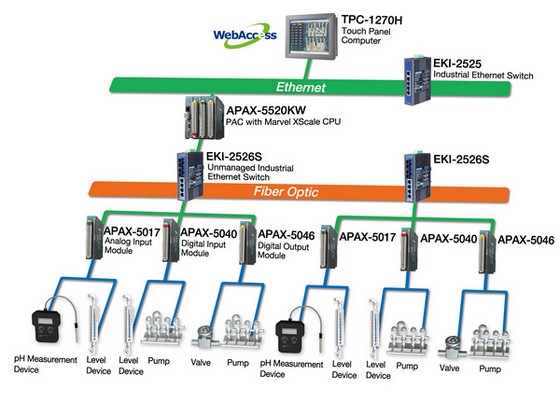

Sơ đồ cho hệ thống:
Mô tả hệ thống:
Advantech cung cấp một hệ thống giám sát từ xa và tập trung cho trường hợp này. Hệ thống có thể được chia thành hai phần chính: xử lý và thu thập dữ liệu tại chỗ, và điều khiển hoạt động hệ SCADA / HMI. Quá trình xử lý và thu thập dữ liệu tại chỗ, Advantech APAX-5017, APAX-5040, và APAX-5046, I / O module được thực hiện để thu thập dữ liệu, và sau đó bộ chuyển đổi Ethernet EKI-2526 được sử dụng để truyền dữ liệu . Các bộ APAX-5017 và mô-đun đầu vào tương tự, được sử dụng để thu thập nồng độ pH và dữ liệu mực nước, trong khi APAX-5040 một mô-đun đầu vào kỹ thuật số giám sát tình trạng cấp nước và máy bơm, gửi báo động về trung tâm điều khiển khi có một sự cố. APAX-5046, mô-đun đầu ra kỹ thuật số điều khiển bật / tắt các máy bơm và thiết bị hiện trường. Tất cả các dữ liệu sau đó được gửi tới bộ điều khiển APAX-5520KW nhỏ gọn và mạnh mẽ, hỗ trợ đầy đủ chức năng điều khiển trong nhà máy xử lý nước thải chẳng hạn như: kim loại, nạp ga, bùn và loại bỏ cặn bã, diệt khuẩn và loại bỏ các chất thải. Chức năng điều khiển logic phục vụ cho các máy bơm, động cơ, điều khiển van và việc chuyển giao các tham số cho phòng điều khiển thông qua một bộ EKI-2525 UNMANAGED SWITCH ETHERNET công nghiệp.
Ở giai đoạn thu thập dữ liệu, truyền thông cáp quang đóng một vai trò quan trọng trong việc giúp nhà máy có thể mở rộng mạng lưới công nghiệp của mình một cách nhanh chóng và hiệu quả bởi vì các sản phẩm EKI hỗ trợ truyền tốc độ cao và đường dài. Trong khi đó, với một bộ xử lý hiệu suất cao và khả năng lưu trữ lớn, APAX-5520KW có thể hoạt động như một bộ điều khiển độc lập để kiểm soát I / O module để cung cấp tính năng điều khiển cục bộ.
Trong việc quản lý từ xa, Advantech cung cấp một bộ TPC TPC-1270 12.1" SVGA LED LCD Celeron M/ Touch Panel Computer, với phần mềm SCADA của Advantech WebAccess, để hiển thị tất cả các loại dữ liệu theo thời gian thực, cho phép các kỹ sư có thể điều chỉnh từ xa hoặc thao tác trên trang web vận hành thiết bị trong trung tâm điều khiển. Hệ thống cũng cung cấp tính năng báo động thời gian thực, phân tích lịch sử dữ liệu, chia sẻ dữ liệu, tạo báo cáo tự động, và nhiều chức năng quản lý khác để đáp ứng yêu cầu giám sát của nhà máy cũng như đạt được mục tiêu của quản lý tập trung và điều khiển phân tán.
Lợi ích mang lại:
So với một mạng lưới cáp đồng truyền thống bị giới hạn đường truyền trong khoảng 100 m, truyền thông cáp quang có thể hỗ trợ khoảng cách truyền dẫn lên đến 30 km. Các chức năng điều khiển quan trọng được thực hiện bởi một PAC APAX-5000 và giám sát thông qua phần mềm SCADA của Advantech WebAccess. Điều này làm cho giải pháp của Advantech là sự lựa chọn lý tưởng cho các nhà máy xử lý nước thải. Ngoài ra, các thiết bị của Advantech được thiết kế theo chuẩn công nghiệp, đảm bảo độ tin cậy cao và ổn định trong môi trường khắc nghiệt. Hơn nữa, dựa trên nề tảng Internet / Intranet, Advantech WebAccess đã hoàn thành mục đích điều khiển từ xa và quản lý tập trung cho phép người dùng dễ dàng xem, điều khiển và cấu hình các thiết bị tự động hóa trong nhà máy.
