Kiểm soát An ninh
Khu vực: Việt Nam

Giới thiệu:
Hệ thống kiểm soát vào ra dùng thẻ khoảng cách xa cho bãi đỗ xe dựa theo công nghệ sử dụng sóng Radio (RFID)
Tại mỗi cửa vào ra sẽ được đặt một đầu đọc thẻ khoảng cách xa từ 3m – 10m. Mỗi một phương tiện vào ra sẽ được phát cho một thẻ vào ra, thẻ đó phải được đăng ký vào hệ thống thông qua phần mềm điều khiển, tương ứng với số thể đó sẽ là thông tin về phương tiện như: Loại xe, biển số xe, chủ xe…
Hệ thống sẽ được tích hợp với các Barie tự động đóng mở cửa: Nếu thẻ đó đã được đăng ký sử dụng hợp pháp vào trong hệ thống thì Barie sẽ tự động mở cửa vào ra, nếu thẻ đó chưa được đăng ký vào hệ thống hoặc phương tiện đó không có thẻ vào ra thì Barie sẽ không mở cửa
Và tất cả các sự kiện vào ra đó sẽ được truyền từ các đầu đọc về phần mềm điều khiển hệ thống. Người quản lý sẽ biết được tất cả các sự kiện vào ra của các loại phương tiện cần quản lý, hoặc khi cần có thể xem lại các sự kiện theo ngày giờ, theo công ty, theo từng số thẻ, phương tiện…

Tổng quan hệ thống:
Bộ điều khiển vào ra STAR ICON100 được thiết kế với nhiều tính năng thông minh, cùng với bộ vi xử lý 8 bit đa chức năng cùng với phần mềm điều khiển, ta có thể ứng dụng được rất nhiều chức năng cho các bài toán phức tạp khác nhau, hơn thế nữa về mặt kinh tế thì nó rất phù hợp với người tiêu dùng về giá cả nhưng vẫn dữ được tính tin cậy và sự tiện dụng của nó.
Với bộ điều khiển này nó cho phép ta đăng kí được 500 đến 10000 mã nhận dạng cá nhân và nhớ được 2500 đến 7250 các sự kiện. STAR ICON100 cung cấp cho ta 4 đầu vào riêng biệt khác nhau như: nút ấn, tiếp điểm từ, đầu báo cháy, v.v....
STAR ICON100 có thể đứng độc lập và tạo thành một hệ riêng nhưng nó cũng có thể tạo thành mạng bằng cách ghép nhiều bộ STAR ICON100 lại với nhau thông qua cổng truyển thông RS422 và RS232. Tất cả các dữ liệu như thêm xoá mã nhận dạng cá nhân, các tiếp điểm vào ra, thời gian thực, thời gian biểu,  c

.Thiết bị cho hệ thống:

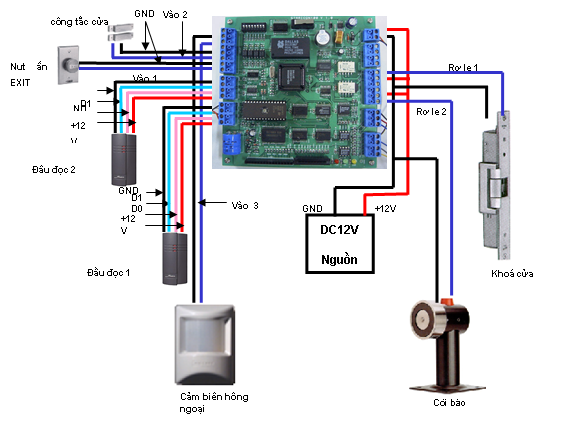

Sơ đồ hệ thống:

Các thông số cơ bản.

• Điều khiển 1 cửa vào ra.
• 2 cổng dùng cho đầu đọc thẻ, dữ liệu đầu ra dạng Wiegand 26 bit
• Bộ nhớ dữ liệu.

+ Bản ghi dành cho thẻ 500 đến 10000.
+ Bộ nhớ các sự kiện khi không nối cổng truyền thông 2500 đến 7250.

• Chế độ làm việc cưỡng bức.
• Lập trình chế độ làm việc theo thời gian biểu.
• 4 cổng vào riêng biệt
• 4 cổng ra bao gồm 2 cổng bằng rơ le và 2 ngõ bằng TTL
• Có thể lập trình bằng bàn phím hoặc bằng phần mềm trên máy tính
• Chế độ khoá cửa và mở cửa
• Bao gồm 2 cổng truyền thông 1 RS232 và 1 RS422.
• Cổng truyền thông có thể kết nối lên tới 32 kênh.
• Tốc độ truyền của cổng RS 4800, 9600 ( mặc định ) và 19200bps
• 3 đèn LED mà xanh, đỏ, vàng chỉ thị trạng thái hoạt động
• Chế độ mở cửa bằng cưỡng bức và bằng tín hiệu báo động

Cấu hình hệ thống.

CPU                                  : Bộ vi xử lý 8 bit
Bộ nhớ                             : Bộ nhớ chương trình 64KB ROM
: Bộ nhớ dữ liệu 128KB RAM lưu trữ bằng pin
Nguồn cung cấp              : DC 12V/ 150mA
Dung lượng thẻ               : 500 đến 10.000 bản ghi dành cho thẻ
Bộ nhớ sự kiện                : 2500 đến 7250 sự kiện
Cổng đầu đọc                  : Gồm có 2 cổng đầu vào cho đầu đọc
Dạng dữ liệu                    : 26 bit Wiegand
Cổng tín hiệu ra              : 2 cổng ra rơ le khô DC12v-24v/2A
: 2 cổng TTL, DC5v/20mA
Cổng tín hiệu vào           : 4 cổng đầu vào riêng biệt cho các cảm biến
Cổng truyền thông         : 4800, 9600 ( mặc định ) và 19200 pbs
: 1 cổng RS 232 và 1 RS 422
Đèn chỉ thị                       : 3 đèn LED chỉ thị trạng thái ( xanh, đỏ, vàng )
Điều kiện làm việc         : Nhiệt độ môi trường –350 C đến +650C
: Độ ẩm 10% đến 90%
Kiểu dáng                                    : Dạng treo tường
Trọng lượng                     : 170g
Kích thước                       : 137mm x 137mm

Nguồn cấp cho hệ thống.

Chuyển đổi nguồn 220AC – 12DC, có thêm chức năng tự chuyển sang dùng Ắc quy khi mất điện, với ắc quy 12V – 7Ah có thể dùng từ 10 – 14h.

• Điện áp đầu ra: 13V DC, 3.0 A
• Điện áp đầu vào: AC 100V ~ 120V, AC 220V ~ 240V, DC 12V(Pin)
• Chứng chỉ: FCC ClassB
• Bảo vệ: Quá áp, quá dòng
• Môi trường làm việc: 0 oC ~ 50 oC, độ ẩm: 10% ~ 90%
• Kích thước: 215 mm(dài) x 295 mm(rộng) x 72 mm(cao)

 Phần mềm quản lý (Giao diện Tiếng Việt)

• Quản lý hệ thống: Có khả năng quản lý hệ thống mạng các Controler tương thích với số lượng Controler lên đến 320 .
• Điều khiển hệ thống: Có khả năng thiết lập tất cả các thông số của các Controler tương thích như: Bộ nhớ, Thời gian biểu vào ra, Ngày nghỉ, Chế độ đầu đọc, Chế độ khẩn cấp, Chế độ chống quay vòng thẻ, Quan hệ tín hiệu Vào\Ra, Đăng ký thẻ, Các chế độ cảnh báo….
• Các chức năng cơ sở dữ liệu:

• Quản lý phương tiện: Loại phương tiện, biển số xe, chủ xe và các thông tin khác.
• Quản lý các nhóm truy nhập: Phân quyền vào ra chi tiết cho các nhóm.
• Tạo ra các bản báo cáo sự kiện vào ra theo ngày giờ, theo loại phương tiện...
• Sao lưu \ Phục hồi cơ sở dữ liệu
