Kiểm soát ra vào ứng dụng Web Server

Giới thiệu ứng dụng web based server (Máy chủ nền tảng web).

Mô hình phổ biến trong các hệ thống điều khiển là các phần mềm ứng dụng được cài đặt trên các máy chủ (server) và các máy trạm (client) sau đó kết nối tới các bộ điều khiển (controllers). Việc thiết lập, cài đặt và quản lý các bộ điều khiển này đều được thực hiện thông qua máy chủ. Với các hệ thống kiểm soát an ninh, mô hình này cũng đang được sử dụng rộng rãi. Mô hình này có chi phí đầu tư cao và đòi hỏi tính chuyên nghiệp của hệ thống IT cũng như người vận hành. Hơn nữa mô hình này có tính thời gian thực thấp và không linh hoạt.

Xu hướng chung của công nghệ hiện nay là tích hợp mô-đun webserver vào trong các bộ điều khiển. Với webserver nhúng này, thông qua giao thức TCP/IP cho phép thiết lập, cài đặt và quản lý các bộ điều khiển trực tiếp thông qua kết nối mạng.

Embedded Web Server là một hệ thống chip đơn với chuẩn kết nối qua mạng Ethernet. Bằng cách nhúng bằng cách nhúng hệ điều hành và giao thức Ethernet vào trong thiết bị, thiết bị đó có khả năng giao tiếp thông qua Ethernet mà không cần phải gián tiếp qua một máy tính độc lập. Các máy chủ cho phép truy cập qua Web, do vậy hệ thống sẽ tự động giám sát và cung cấp một giải pháp kết nối mạng có khả năng mở rộng được tối ưu hóa đối với thiết bị. Người dùng có thể truy cập vào các trang chủ với trình duyệt web bất kì như IE, Firefox, Chrome… để kiểm tra hiện trạng của hệ thống, đồng thời kiểm soát các thiết bị liên quan và biết được tình trạng hoạt động của thiết bị hiện tại như thế nào.

Web Server là một hệ thống với host là một website đáp ứng tất cả các yêu cầu từ các máy trạm (clients) ở bất cứ đâu. Thông thường, các máy chủ của web đều dựa trên tiêu chuẩn chung của một hệ thống điều hành. Các trang web hoặc ứng dụng như vậy thường đòi hỏi chi phí rất lớn và chiếm dung lượng bộ nhớ khá nhiều, thậm chí đôi khi còn yêu cầu một vài phần cứng đặt biệt nào đó. Với Web Server, để sử dụng các ứng dụng, chúng ta chỉ việc truy cập vào hệ thống nhúng thông qua trình duyệt Web tới Web server. Trang web và hình ảnh được hiện thị đồng bộ dưới định dạng HTML trên toàn thế giới và có thể truy xuất vào bất cứ thời điểm nào chỉ bằng việc kết nối thông qua internet. Điều này dựa trên giao thức HTTPS (Hyper Text Transfer Protocol Secure), một giao thức TCP/IP dựa trên các tiêu chuẩn phức tạp và nhằm quản lý toàn bộ các thông tin liên lạc một cách bảo mật cao. Web server (máy chủ HTTPS) và trình duyệt (HTTPS client) xây dựng dựa trên nền các ứng dụng của TCP/IP.

Nền tảng kĩ thuật cơ bản của hệ thống

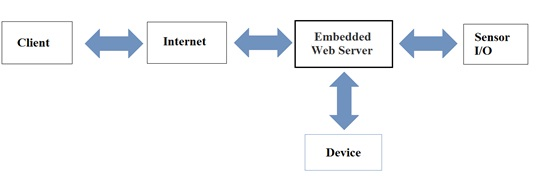

Kiến trúc của hệ thống tự động hóa và kiểm soát ra vào được thể hiện trong hình minh họa dưới đây. Web server được nhúng vào thiết bị, và điều khiển các cảm biến I/O kết nối với internet để truyền thông với máy trạm (clients).

Trên các máy trạm, giao diện người dùng được tạo ra với nhiều thiết kế và hỗ trợ khác nhau để Người sử dụng có thể tương tác với thiết bị, hệ thống qua các trình duyệt web chuẩn.

Qua hình trên chúng ta có thể nhận thấy sự dễ dàng trong việc cấu hình hệ thống cũng như quản lý và điều khiển các I/O. Việc trao đổi dữ liệu cũng như upload các lệnh đơn giản chỉ qua vài cú click chuột!

Kiểm soát ra vào với Honeywell IP-AK2

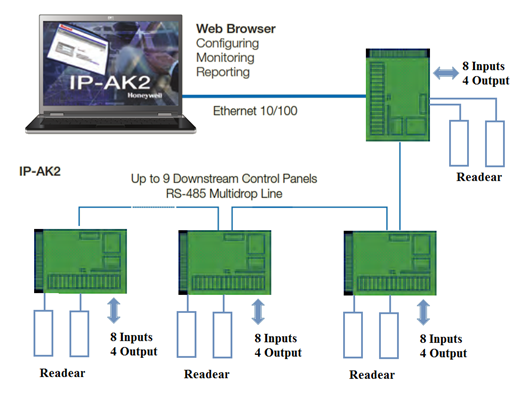

Nhà sản xuất HONEYWELL đã cho ra đời bộ điều khiển IP-AK2 kiểm soát ra vào và chấm công ứng dụng web-based server. IP-AK2 có cấu hình hệ thống tương đương với các hệ thống kiểm soát ra vào hiện đại hiện nay:

Bộ điều khiển 32-bit ARM9
2 đầu đọc thẻ; 8 đầu vào giám sát; 4 đầu ra Relay
Bộ nhớ Flash cho phép cập nhật firmware mới
Đồng hồ thời gian thực
Bộ nhớ thẻ: 10,000
Bộ nhớ sự kiện: 25,000
Tương thích định dạng thẻ: Hỗ trợ định 128 Wiegand

Tuy nhiên IP-AK2 có điểm nổi bật đó là đã được nhúng Web server, điều này giúp cho việc quản lý, kiểm soát hệ thống trở nên dễ dàng và linh hoạt hơn.

Cấu hình hệ thống

Thông qua web server người dùng có thể cấu hình cho toàn bộ hệ thống:

Thiết lập các thông số hệ thống, kết nối đầu đọc, thiết lập các ngõ vào/ra
Thiết lập cho nhiều bộ điều khiển khác được kết nối trong hệ thống
Cài đặt các tính năng ứng dụng
Nhập thông tin người dùng, phân quyền quản lý/giám sát
Thiết lập các quy tắc chấm công, quản lý khác nhau

Giám sát

Giám sát toàn bộ các sự kiện và cảnh báo theo thời gian thực
Chủ động điều khiển đóng mở cửa
Nhận các thông tin về tình trạng hệ thống
Cập nhật update phần mềm

Nhận các báo cáo

Hỗ trợ báo cáo thông tin thẻ
Báo cáo cảnh báo và sự kiện
Báo cáo chi tiết thông tin hệ thống

Kết luận

Hệ thống tự động hóa và giám sát hệ thống nhúng thông qua web server thay đổi hoàn toàn phương thức quản lý, giúp người dùng kiểm soát hệ thống của mình một cách linh hoạt, dễ dàng hơn và hiệu quả vô cùng. Hệ thống có thể truy cập từ bất kỳ máy tính / máy tính xách tay, PDA hoặc điện thoại thông minh có kết nối Internet. IP-AK2 mang đến những lợi ích rõ rệt như:

Không mất chi phí cho máy chủ chuyên dụng
Không mất chi phí cho phần mềm chuyên dụng
Kiểm soát mọi thứ tại bất cứ nơi đâu, bất cứ khi nào

Điều này khiến cho IP-AK2 được người dùng trên toàn thế ưa chuộng và đã trở thành sản phẩn bán chạy nhất của Honeywell Black.
