Case Studies

Giao thông vận tải
Địa điểm:Viet Nam

Giới thiệu:
Thị trường phát triển xe hơi của trung quốc hàng năm phát triển rất nhanh, với tốc độ tăng trưởng khoảng 30% .Ví dụ như năm 2010 thì có đến 18 triệu chiếc xe được sản xuất tại trung quốc.Khách hàng của chúng tôi là 1 công ty chuyên tích hợp hệ thống cho các công ty sản xuất động cơ của trung quốc về mảng kiểm soát và quản lý các hệ thống sản xuất.Trong quá trình tìm hiểu thì họ  thấy rằng các giải pháp mạng Ethernet của Advantech hoàn toàn phù hợp với các ứng dụng của họ một cách hoàn hảo.

Yêu cầu hệ thống:
Giải pháp cho hệ thống quản lý và điều hành ( EMS ) và hệ thống quản lý ( AMS) cho các nhà sản xuất động cơ và các bộ phận sản xuất yêu cầu sự hỗ trợ của điều khiển tự động và công nghệ thông tin để đạt được kiểm soát thời gian thực , tham số cài đặt thiết bị chế biến, quản lý chất lượng sản phẩm,lưu trữ và sao lưu dữ liệu và quản lý từ xa
Một hệ thống mạng tin cậy và chắc chắn là rất quan trọng để thực hiện tất cả các chức năng này. Để đảm bảo độ tin cậy của hệ thống, hệ thống mạng phải có chệ độ dự phòng, tự động chuyển sang kênh khác khi 1 phần có sự cố hay về cả chế độ nguồn cung cấp cũng phải có chế độ dự phòng trong các trường hợp nguồn cung cấp chính mà bị mất thì sẽ có nguồn dự phòng đảm bảo cho hệ thống hoạt động
Yêu cầu nữa của các thiết bị chính là khả năng có thể hoạt động trong dải nhiệt độ lớn 1 cách đáng tin cậy.Vì quá trình truyền dữ liệu phải được dảm bảo 1 cách liên tục, đáp ứng được yêu cầu thời gian thực trong tất cả các quá trình.Nếu như ở 1 khâu nào đó mà dữ liệu truyền bị ngắt quãng hay delay sẽ dẫn tới tình trạng là toàn bộ hệ thống khó kiểm soát được lượng thông tin vận chuyển trên hệ thống mạng.

Thiết bị cho hệ thống:

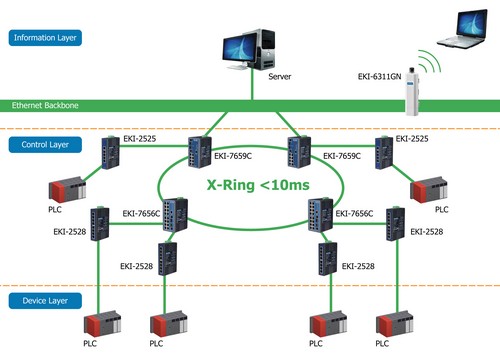

Mô tả hệ thống:
Hệ thống truyền thông của khách hàng chúng tôi bao gồm các thiết bị trường , các thiết bị điều khiển,các thiết bị truyền thông chúng được liên kết với nhau thông qua hệ thống dây mạng cáp quang
Khung chính của hệ thống truyền thông chính là các thiết bị switch công nghiệp của Advantech ví dụ như EKI 7659 , EKI 7656C và hệ thống này được kết nối theo kiểu mạch vòng Ring , có dự phòng và thời gian phục hồi lỗi khi xảy ra mất dự liệu cực kì nhanh là nhỏ hơn 4ms.
EKI-7656 , EKI- 7659 với khả năng cấu hình mạnh mẽ, có khả năng tăng bandwith của mạng, giúp dữ liệu truyền tải đi được nhanh hơn và nhiều hơn nhờ option trunking port, tức là khi đó 2 hoặc nhiều cổng được kết hợp lại với nhau tạo thành 1 cổng duy nhất, thực hiện chung 1 tác vụ là truyền dữ liệu đi
Ở cấp độ thấp nhất của hệ thống mạng chính là các thiết bị truyền thông switch EKI 2528 và EKI 2525 được kết nối với các PLC.Chúng được thiết kế với việc có thể chạy được 2 nguồn đầu vào,giúp đảm bảo cho thiết bị làm việc bình thường nếu như mà có 1 nguồn đầu vào không hoạt động được.Cùng với đó là khả năng bảo vệ quá tải điện áp.
Và ở cấp cao nhất của hệ thống thì EKI 6311GN được sử dụng để làm nhiệm vụ truyền tải thông tin qua công nghệ phát Wifi , nó đóng vai trò là 1 AP truyền tải thông tin giúp cho hệ thống có thể giám sát từ xa các dây truyền sản xuất thông qua công nghệ truyền tải tín hiệu không dây Wifi.

Kết luận:
Hệ thống mạng được xây dựng ở  đây của Advantech với các thiết bị có độ hoạt động đáng tin cậy, khả năng làm việc bền bỉ trong các môi trường công nghiệp.Bên cạnh đó là các thiết bị đều được thiết kế với khả năng làm việc với 2 nguồn cung cấp điện áp , hệ thống được xây dựng truyền tải X-Ring có khả năng truyền tải nhanh,tự động hồi phục khi có sự cố xảy ra ngắn , và khả năng tăng băng thông của đường truyền mạng nhờ  việc gộp nhiều port thành 1 port duy nhất
