Case Studies

Giao thông vận tải
Địa điểm: Trung Quốc

Giới thiệu:
Hệ thống giám sát được sử dụng trong đường hầm này sử dụng các thiết bị switch và các bộ điều khiển đặt tại các địa điểm dọc theo đường hầm cùng với một bộ điều khiển trung tâm.Với bộ điều khiển nhỏ gọn và hiệu suất cao thì chi phí xây dựng hệ thống cực kì thấp và đơn giản hóa rất nhiều trong việc đi dây và đấu nối thiết bị.

Yêu cầu hệ thống:
Các đường hầm có thể phân chia làm 4 loại dựa theo chiều dài của chúng : đường hầm ngắn (L < 250m ) , đường hầm trung bình ( 250m <L<1000m ) , đường hầm dài ( 1000m<L < 3000m ) và đường hầm siêu dài với khoảng cách là lớn hơn 3000m.

Vì lý do an toàn và đảm bảo hệ thống có thể vận hành tốt thì cùng với việc chiều dài đường hầm càng lớn thì yêu cầu các thiết bị giám sát trong đường hầm càng cần thiết.Hệ thống giám sát trong đường hầm có thể chia thành các hệ thống con chính: hệ thống chiếu sáng, hệ thống thông gió, hệ thống hướng dẫn giao thông và hệ thống camera quan sát , hệ thống báo cháy,hệ thống tường lửa,hệ thống điện thoại thông báo khẩn cấp. Về mặt thiết bị phục vụ cho hệ thống giám sát thì có thể chia làm 4 nhóm thiết bị chính:thiết bị đo lường, thiết bị điều khiển, thiết bị hiển thị và thiết bị kết nối.Các thiết bị đo lường bao gồm các cảm biến báo cháy, cảm biến vị trí, CoVI, cảm biến gió, cảm biến xác định vật cản.Các bộ điều khiển có nhiệm vụ điều khiển giao thông khu vực, điều khiển chiếu sáng và điều khiển không khí.Thiết bị hiển thị bao gồm các máy tính và các màn hình hiển thị.Cuối cùng là các thiết bị truyền thông bao gồm switch, hub,các thiết bị truyền và nhận quang cũng như các bộ chuyển đổi tín hiệu từ quang sang ethernet

Thiết bị cho hệ thống:

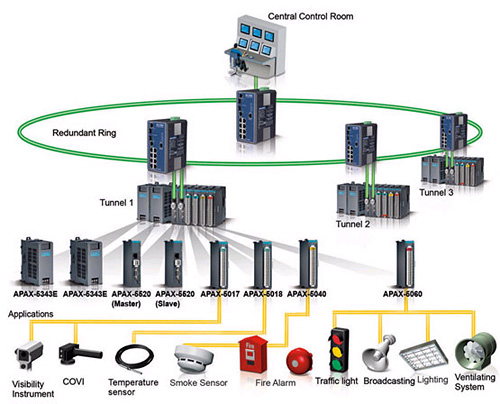

Sơ đồ hệ thống:

Mô tả hệ thống:
Các bộ điều khiển tại khu vực sẽ có trách nhiệm thu thập dữ liệu từ các thiết bị trường và gửi thông tin đến phòng điều khiển trung tâm.Tại đây dữ liệu sẽ được xử lý và bộ điều khiển trung tâm sẽ đưa ra các lệnh điều khiển đến các bộ điều khiển được đặt tại các khu vực để các bộ điều khiển này quản lý và điều khiển trực tiếp các thiết bị trong khu vực nó quản lý.

Trong trường hợp mà kết nối từ phòng điều khiển trung tâm đến các bộ điều khiển khu vực bị lỗi kết nối thì các bộ điều khiển đặt tại khu vực vẫn có thể điều khiển tất cả các thiết bị trường mà nó quản lý 1 cách bình thường.Chính vì vậy mà yêu cầu đối với các bộ điều khiển đặt tại các khu vực này phải có độ tin cậy cao.Sản phẩm APAX-5520KW được lựa chọn là các bộ điều khiển tại các khu vực này.Bộ điều khiển này có chức năng backup lại dữ liệu.Ngoài ra bộ điều khiển này còn cung cấp cổng ethernet và cổng serial để có thể kết nối được với các thiết bị khác cũng như kết nối với hệ thống điều khiển trung tâm.

Kết luận:
Apax -5520KW có thể được sử dụng đơn giản như 1 bộ điều khiển có chức năng sao lưu dữ liệu và nhiệm vụ của nó là tập trung vào xử lý các dữ liệu thu thập được từ các I/O . Bằng cách này nó sẽ không phải thực hiện bất kì công việc nào khác do đó sẽ tăng khả năng kiểm soát hiệu quả và đáp ứng được tính thời gian thực trong việc điều khiển.

Apax_5570XPE /5571 XPE được đặt tại phòng điều khiển trung tâm để có thể xử lý các nhiệm vụ khác nhu HMI/SCADA,lưu trữ dữ liệu,và giao tiếp với các hệ thống khác.Kiến trúc này đảm bảo độ tin cậy của hệ thống bởi vì khi đó Apax-5520KW sẽ có nhiệm vụ là thu thập và điều khiển các dữ liệu thu thập được về ngay tai bộ điều khiển của chúng mà không làm phiền đến các nhiệm vụ khác đang chạy trên APAX 5570 XPE/ 5571 XPE.
